Product Details:
|
Size: | 16~200mm | Model Type: | D Joining Shackle |
---|---|---|---|
Useage: | Anchor Chain Fittings | Surface: | Shot Blasting |
Material: | M1 M2 M3 M4 U1 U2 U3 M4 | Standard: | ISO 1704 |
Certificate: | KR LR BV NK ABS DNV GL RMRS CCS RINA | Treatment: | Drop Forged Cast |
High Light: | RINA Anchor Chain Fittings,R4S Anchor Chain Fittings,D Joining Shackle |

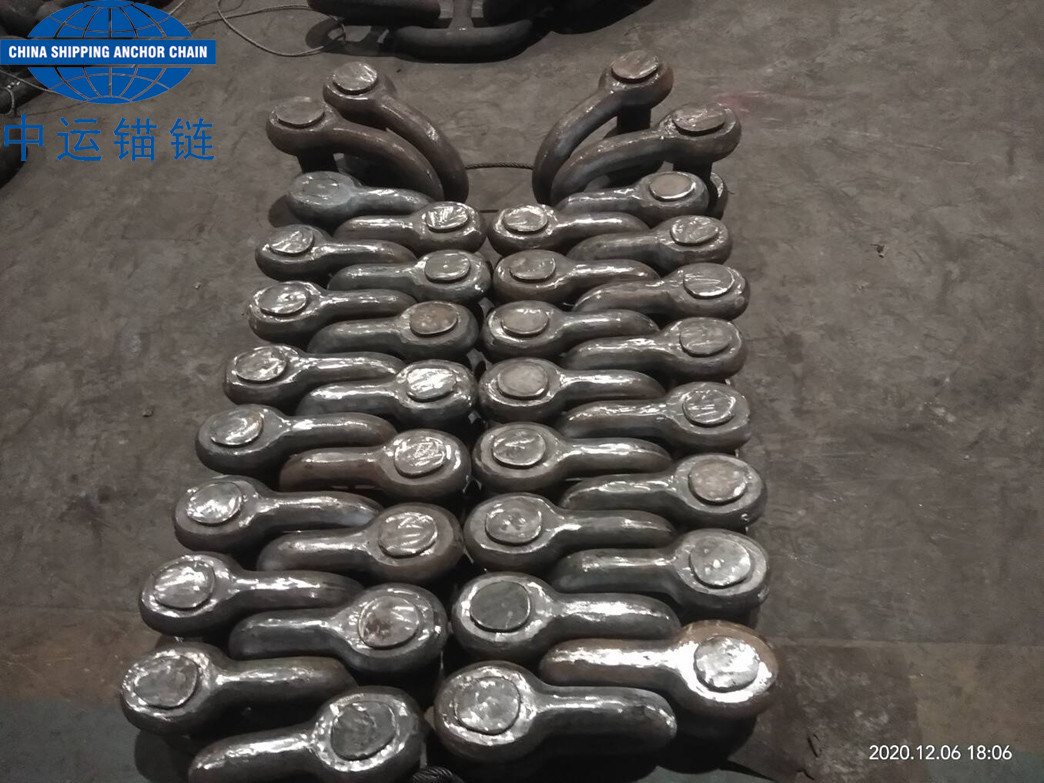

D Joining Shackle Anchor Chain Fittings-China Shipping Anchor Chain
D Type Joining Shackle Used to connect the Studless End link of anchor chain to the anchor via the Anchor Crown Shackle.
China shipping Anchor Chain (JIngsu) Co., Ltd Offered Grade 2 Grade 3 End Shackle from 16MM to 200MM with KR LR BV NK CCS DNV GL ABS RMRS RINA IACS cert. Also Mooring Standard End Shackle R3/R3S R4/R4S
Besides End shackel there are other type of Anchor Chain Accessories like Kenter Shackle Joining Shackle Anchor Swivel Shackle Type A&B Buoy Shackle A&B Swivel Swivel Group and so one
D type Joining Shackle Anchor Chain Accessories Technical Date
Dia.(mm) | Grade 1 | Grade 2 | Grade 3 | |||
Breaking Load (kN) | Proof Load | Breaking Load (kN) | Proof Load (kN) | Breaking Load (kN) | Proof Load (kN) | |
11 | 52 | 36 | 72 | 52 | 102 | 72 |
12.5 | 66 | 46 | 92 | 66 | 132 | 92 |
14 | 82 | 58 | 116 | 82 | 165 | 116 |
16 | 107 | 76 | 150 | 107 | 216 | 150 |
17.5 | 127 | 89 | 179 | 127 | 256 | 179 |
19 | 150 | 105 | 211 | 150 | 301 | 211 |
20.5 | 175 | 123 | 244 | 175 | 349 | 244 |
22 | 200 | 140 | 280 | 200 | 401 | 280 |
24 | 237 | 167 | 332 | 237 | 476 | 332 |
26 | 278 | 194 | 389 | 278 | 556 | 389 |
28 | 321 | 225 | 449 | 321 | 642 | 449 |
30 | 368 | 257 | 514 | 368 | 735 | 514 |
32 | 417 | 291 | 583 | 417 | 833 | 583 |
34 | 468 | 328 | 655 | 468 | 937 | 655 |
36 | 523 | 366 | 732 | 523 | 1050 | 732 |
38 | 581 | 406 | 812 | 581 | 1160 | 812 |
40 | 640 | 448 | 895 | 640 | 1280 | 895 |
42 | 703 | 492 | 981 | 703 | 1400 | 981 |
44 | 769 | 538 | 1080 | 769 | 1540 | 1080 |
46 | 837 | 585 | 1170 | 837 | 1680 | 1170 |
48 | 908 | 635 | 1270 | 908 | 1810 | 1270 |
50 | 981 | 686 | 1370 | 981 | 1960 | 1370 |
52 | 1060 | 739 | 1480 | 1060 | 2110 | 1480 |
54 | 1140 | 794 | 1590 | 1140 | 2270 | 1590 |
56 | 1220 | 851 | 1710 | 1220 | 2430 | 1710 |
58 | 1290 | 909 | 1810 | 1290 | 2600 | 1810 |
60 | 1380 | 969 | 1940 | 1380 | 2770 | 1940 |
62 | 1470 | 1030 | 2060 | 1470 | 2940 | 2060 |
64 | 1560 | 1100 | 2190 | 1560 | 3130 | 2190 |
66 | 1660 | 1160 | 2310 | 1660 | 3300 | 2310 |
68 | 1750 | 1230 | 2450 | 1750 | 3500 | 2450 |
70 | 1840 | 1290 | 2580 | 1840 | 3690 | 2580 |
73 | 1990 | 1390 | 2790 | 1990 | 3990 | 2790 |
76 | 2150 | 1500 | 3010 | 2150 | 4300 | 3010 |
78 | 2260 | 1580 | 3160 | 2260 | 4500 | 3160 |
81 | 2410 | 1690 | 3380 | 2410 | 4820 | 3380 |
84 | 2580 | 1800 | 3610 | 2580 | 5160 | 3610 |
87 | 2750 | 1920 | 3850 | 2750 | 5500 | 3850 |
90 | 2920 | 2050 | 4090 | 2920 | 5840 | 4090 |
92 | 3040 | 2130 | 4260 | 3040 | 6080 | 4260 |
95 | 3230 | 2260 | 4510 | 3230 | 6440 | 4510 |
97 | 3340 | 2340 | 4680 | 3340 | 6690 | 4680 |
100 | 3530 | 2470 | 4940 | 3530 | 7060 | 4940 |
102 | 3660 | 2560 | 5120 | 3660 | 7320 | 5120 |
105 | 3850 | 2700 | 5390 | 3850 | 7700 | 5390 |
107 | 3980 | 2790 | 5570 | 3980 | 7960 | 5570 |
111 | 4250 | 2970 | 5940 | 4250 | 8480 | 5940 |
114 | 4440 | 3110 | 6230 | 4440 | 8890 | 6230 |
117 | 4650 | 3260 | 6510 | 4650 | 9300 | 6510 |
120 | 4850 | 3400 | 6810 | 4850 | 9720 | 6810 |
122 | 5000 | 3500 | 7000 | 5000 | 9990 | 7000 |
124 | 5140 | 3600 | 7200 | 5140 | 10280 | 7200 |
127 | 5350 | 3750 | 7490 | 5350 | 10710 | 7490 |
130 | 5570 | 3900 | 7800 | 5570 | 11140 | 7800 |
132 | 5720 | 4000 | 8000 | 5720 | 11420 | 8000 |
137 | 6080 | 4260 | 8510 | 6080 | 12160 | 8510 |
142 | 6450 | 4520 | 9030 | 6450 | 12910 | 9030 |
147 | 6840 | 4790 | 9560 | 6840 | 13660 | 9560 |
152 | 7220 | 5050 | 10100 | 7220 | 14430 | 10100 |
157 | 7600 | 5320 | 10640 | 7600 | 15200 | 10640 |
162 | 7990 | 5590 | 11180 | 7990 | 15980 | 11180 |
Our Advantage
China Shipping Anchor Chain(Jiangsu)Co., Ltd With ABS KR LR BV NK CCS DNV GL RMRS RINA
As a leading anchor chain factory offer quality reliable anchor chain with competitive price.
With Production Line: 3# 5# 6# 7# 8# 9# 11# 30sets production line heat treatment machine proof load test machine shot blasting machine, our production capacity 2200T/Month, normally production time 15days.
With about 80 technicist and 50 experienced sales man we can offer you professional service.
And we keep some size(Like 50mm 56mm 62mm 64mm 68mm 70mm 73mm 78mm 81mm 87mm 97mm 114mm 122mm) in stock in China and Singapore which can fast delivery in 1~3days to meet your urgently inquirement.
Also We can offer Install and cleaning a foul hawse service at all chinese port shipyard and in Singapore port, for some famous International Port we have local cooperator to offer one stop service.
.
China Shipping Anchor Chain(Jiangsu)Co., Ltd Anchor Chain Factory Manufacture Supplier Wholesaler Studlink Anchor Chain Kenter Shackle D Type Joining Shackle with KR LR BV NK CCS RMRS RINA DNV ABS GL
TAG: D joining Shackle Anchor Chain Fittings D Shackle Joining Shackle
